Sơ Đồ Đấu Dây Biến Tần ABB là thiết bị hiện đại được sử dụng rộng rãi trong các hệ thống điều khiển động cơ. Tuy nhiên, việc đấu dây biến tần ABB đúng cách là yếu tố quan trọng để đảm bảo thiết bị hoạt động ổn định, hiệu quả và an toàn. Bài viết này cung cấp hướng dẫn chi tiết về sơ đồ đấu dây biến tần ABB, giúp bạn thực hiện kết nối chính xác nhất.
Tại Sao Cần Hiểu Sơ Đồ Đấu Dây Biến Tần ABB?
1. Đảm Bảo Tính An Toàn
Việc hiểu rõ sơ đồ đấu dây giúp bạn tránh các rủi ro như giật điện, chập cháy hệ thống hay hư hỏng thiết bị.
2. Tối Ưu Hiệu Suất Hoạt Động
Kết nối đúng cách đảm bảo biến tần và động cơ hoạt động ổn định, giảm thiểu tình trạng quá tải hoặc lỗi kết nối.
3. Tiết Kiệm Thời Gian Và Chi Phí Sửa Chữa
Thực hiện đúng ngay từ đầu giúp tránh các sự cố phát sinh, giảm thời gian sửa chữa và chi phí thay thế linh kiện.
Các Thành Phần Cơ Bản Trong Sơ Đồ Đấu Dây Biến Tần ABB
1. Đầu Vào Nguồn Điện (Input)
- Nguồn điện đầu vào: Thường là dòng 1 pha (220V) hoặc 3 pha (380V).
- Cổng kết nối: R, S, T hoặc L1, L2, L3.
2. Đầu Ra Động Cơ (Output)
- Đấu nối với động cơ: U, V, W.
- Lưu ý: Đảm bảo kết nối đúng pha để tránh động cơ chạy sai chiều.

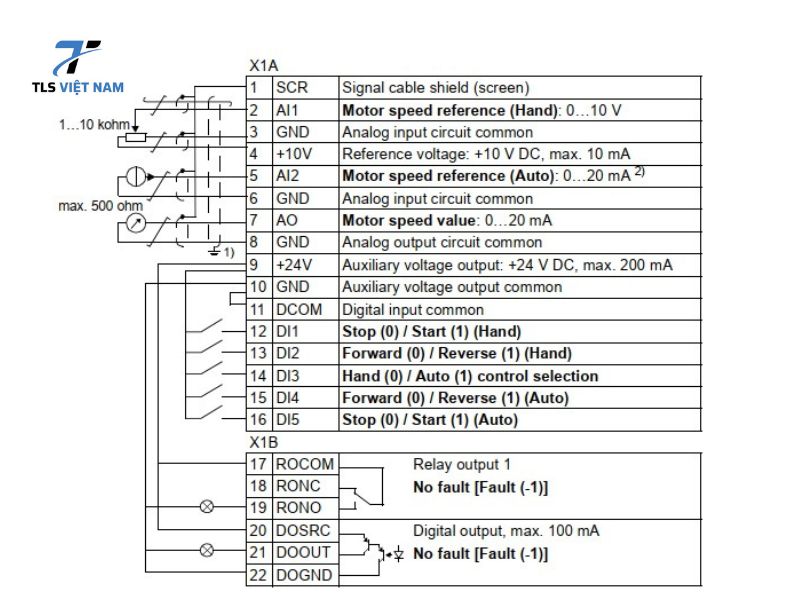

3. Cổng Điều Khiển (Control Terminal)
- Cổng số: Dùng để nhận tín hiệu khởi động/dừng, đảo chiều hoặc thay đổi tần số.
- Cổng analog: Điều khiển tốc độ thông qua tín hiệu 0-10V hoặc 4-20mA.
- Cổng truyền thông: Dùng trong các hệ thống điều khiển thông minh như Modbus, Profibus.

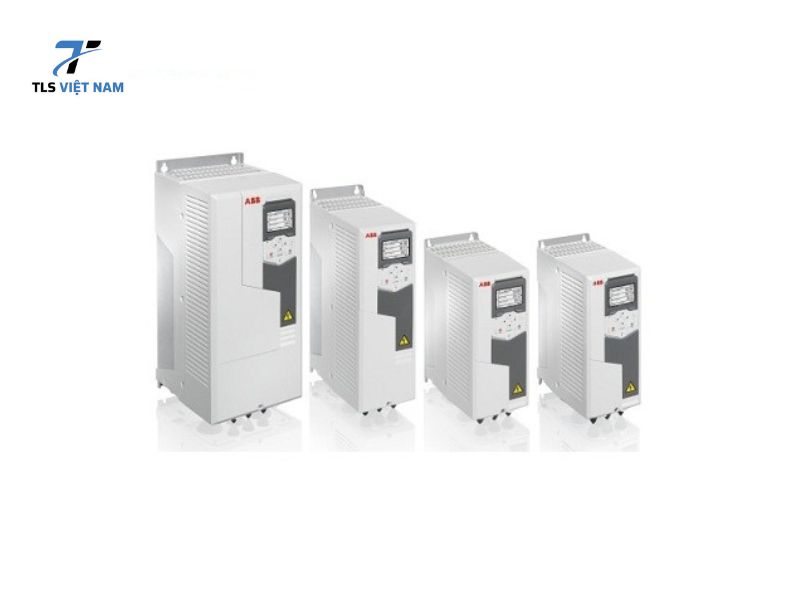

Hướng Dẫn Đọc Sơ Đồ Đấu Dây Biến Tần ABB
1. Xác Định Loại Biến Tần Và Yêu Cầu Kết Nối
- Xác định biến tần ABB thuộc dòng nào (ACS150, ACS350, ACS580, v.v.).
- Đọc kỹ tài liệu kỹ thuật để biết yêu cầu về nguồn điện, động cơ và tín hiệu điều khiển.
2. Kiểm Tra Các Cổng Kết Nối
- Đầu vào nguồn: Kết nối chính xác R, S, T với nguồn cấp.
- Đầu ra động cơ: Đảm bảo U, V, W đấu đúng với các dây của động cơ.
- Cổng điều khiển: Kiểm tra các chức năng của từng chân điều khiển.
3. Kết Nối Theo Sơ Đồ Chuẩn

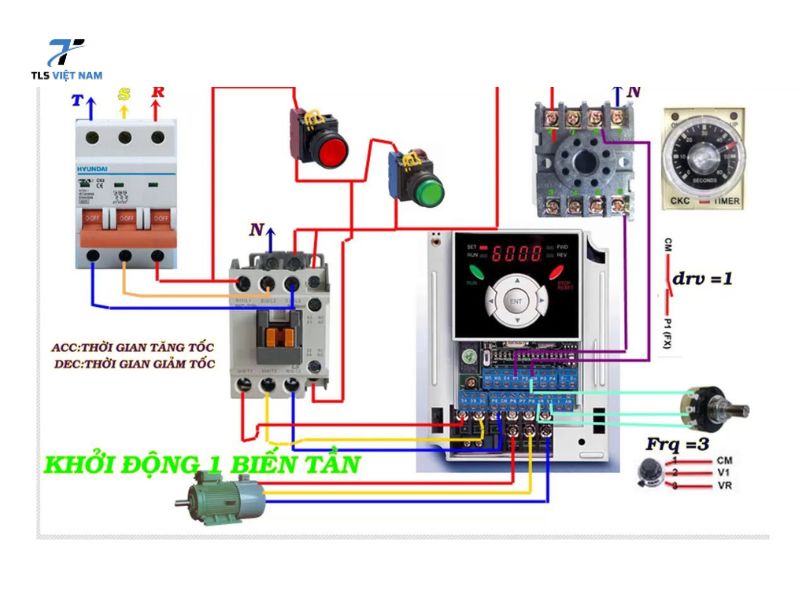

Sơ Đồ Đấu Dây Biến Tần ABB Đơn Giản
- Nguồn vào (R, S, T) → Biến tần ABB.
- Động cơ (U, V, W) → Biến tần ABB.
- Tín hiệu điều khiển: Đấu từ PLC hoặc công tắc đến các cổng điều khiển trên biến tần.
Sơ Đồ Đấu Dây Biến Tần ABB Với Điều Khiển Từ Xa
- Kết nối tín hiệu khởi động/dừng và thay đổi tần số từ PLC hoặc HMI qua cổng điều khiển.
- Sử dụng các cổng analog để điều chỉnh tốc độ động cơ.

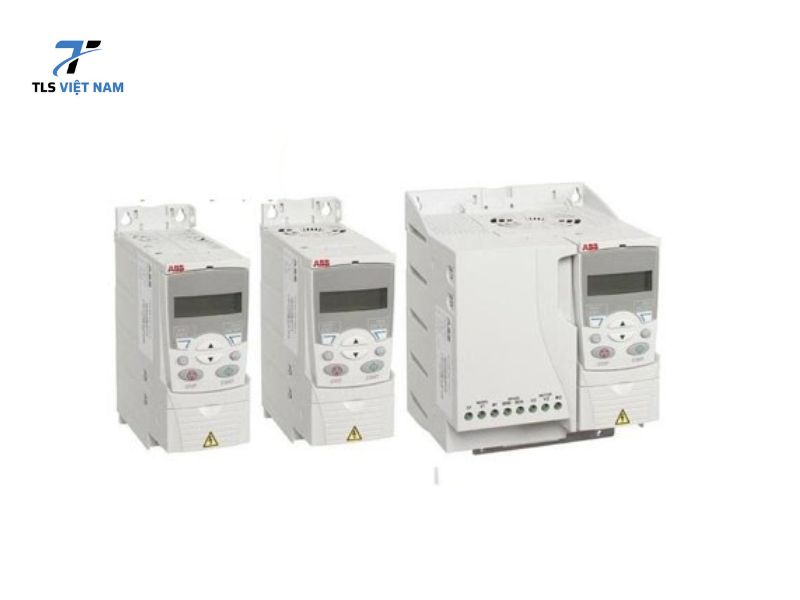

Các Lưu Ý Quan Trọng Khi Đấu Dây Biến Tần ABB
1. Kiểm Tra Nguồn Điện
- Đảm bảo nguồn cấp phù hợp với thông số kỹ thuật của biến tần (1 pha hoặc 3 pha).
- Sử dụng aptomat để bảo vệ hệ thống khỏi sự cố quá dòng hoặc ngắn mạch.
2. Đảm Bảo Dây Dẫn Đúng Kích Thước
- Dây dẫn nguồn và động cơ phải chịu được dòng điện tối đa của hệ thống.
- Sử dụng đầu cốt để kết nối chắc chắn, tránh hiện tượng lỏng lẻo gây chập cháy.
3. Kiểm Tra Kỹ Các Kết Nối
- Kiểm tra từng kết nối để đảm bảo không có dây bị đảo ngược hoặc kết nối sai.
- Dùng đồng hồ đo điện để xác nhận nguồn cấp và động cơ không có sự cố.
4. Chạy Thử Sau Khi Đấu Dây
- Thực hiện chạy thử với tốc độ thấp để kiểm tra chiều quay và hoạt động của động cơ.
- Nếu động cơ quay sai chiều, đảo hai trong ba pha đầu ra (U, V, W).
Ưu Điểm Khi Biết Cách Đọc Và Đấu Dây Biến Tần ABB
1. Tiết Kiệm Thời Gian Và Công Sức
Hiểu rõ sơ đồ đấu dây giúp bạn thực hiện kết nối nhanh chóng mà không cần tìm hiểu nhiều.
2. Tăng Độ Tin Cậy Cho Hệ Thống
Đấu dây đúng cách giúp giảm nguy cơ hư hỏng thiết bị và đảm bảo hệ thống hoạt động bền bỉ.
3. Chủ Động Trong Vận Hành Và Bảo Trì
Biết cách đấu dây giúp bạn tự kiểm tra và khắc phục sự cố mà không cần chờ kỹ thuật viên hỗ trợ.
Mua Biến Tần ở đâu giá tốt – uy tín?
Nếu bạn đang có nhu cầu mua biến tần, TLS Việt Nam là một trong những địa chỉ uy tín mà bạn có thể tin tưởng. Với nhiều năm kinh nghiệm trong lĩnh vực cung cấp thiết bị điện công nghiệp, TLS Việt Nam cam kết mang đến cho khách hàng những sản phẩm chất lượng, chính hãng từ các thương hiệu nổi tiếng như ABB.
Khi mua biến tần qua TLS Việt Nam, bạn sẽ nhận được:
- Sản phẩm chính hãng: TLS Việt Nam cam kết cung cấp biến tần với đầy đủ chứng nhận chất lượng và bảo hành từ nhà sản xuất.
- Tư vấn chuyên nghiệp: Đội ngũ kỹ thuật viên của TLS sẵn sàng hỗ trợ, tư vấn giúp bạn lựa chọn được thiết bị phù hợp nhất với nhu cầu sử dụng.
- Giá cả cạnh tranh: TLS Việt Nam luôn cung cấp sản phẩm với mức giá hợp lý, cùng các chính sách ưu đãi hấp dẫn.
- Bảo hành và hỗ trợ kỹ thuật: Khi mua biến tần tại TLS, bạn sẽ được hưởng chế độ bảo hành chu đáo và hỗ trợ kỹ thuật lâu dài.
Thông Tin Liên Hệ:
- Địa chỉ: Số 2, Ngõ 83, Trần Duy Hưng, Cầu Giấy, Hà Nội
- Hotline: 0966.8686.94
- Website: TLS Việt Nam
- Fanpage: TLS Việt nam
Kết Luận
Việc hiểu và thực hiện đúng sơ đồ đấu dây biến tần ABB là yếu tố quan trọng để đảm bảo thiết bị hoạt động hiệu quả và an toàn. Hãy luôn tuân thủ các hướng dẫn kỹ thuật, kiểm tra kỹ lưỡng trước khi vận hành để tránh những rủi ro không mong muốn. Nếu bạn gặp khó khăn trong quá trình đấu dây, đừng ngần ngại tham khảo tài liệu hoặc tìm đến sự hỗ trợ từ các chuyên gia!
